Reproduire une pièce cassée sans fichier 3D

Un clip de garniture, une poignée, un capot de machine ou un support ancien peut être impossible à acheter alors que l'équipement fonctionne encore. L'impression 3D permet de produire un exemplaire ou une petite série sans moule. Mais une photographie ne devient pas directement une pièce : il faut reconstruire la géométrie, comprendre les interfaces et choisir un matériau cohérent.

Commencer par comprendre pourquoi la pièce a cassé

Copier exactement une faiblesse reproduit souvent la panne. Une patte trop fine, un angle vif, un serrage excessif ou un matériau fragilisé par les UV peut être à l'origine de la rupture. L'analyse doit donc répondre à plusieurs questions : la pièce porte-t-elle une charge ? se clipse-t-elle ? est-elle près d'une source de chaleur ? reçoit-elle des chocs ou des vibrations ?

Cette étape permet de décider si la nouvelle pièce doit rester identique pour s'assembler, ou si une amélioration locale est possible : congé au pied d'une fixation, nervure, épaisseur supplémentaire ou orientation différente des couches. Toute modification doit préserver les dégagements et la fonction de l'ensemble.

Ce qu'il faut fournir à l'atelier

• la pièce originale et tous les fragments disponibles ;
• des photos nettes de face, profil, dessus et de la zone de montage ;
• une règle ou un objet de dimension connue visible sur au moins une photo ;
• les dimensions importantes : entraxes, diamètre, largeur d'emboîtement, épaisseur ;
• le modèle de l'équipement ou du véhicule concerné ;
• les conditions d'usage et la quantité souhaitée.

Si l'envoi de l'objet est impossible, les photos et cotes permettent d'évaluer la faisabilité. Pour une pièce qui doit s'emboîter précisément, avoir la pièce ou son assemblage partenaire améliore fortement la validation.

Mesures manuelles, scan 3D ou combinaison des deux ?

La mesure manuelle pour les formes mécaniques simples

Un pied à coulisse, des jauges de rayon et des mesures d'entraxe suffisent souvent pour un cache rectangulaire, une entretoise, une bride ou une poignée aux surfaces régulières. La pièce est redessinée en CAO avec des cotes contrôlables. Cette approche produit un modèle propre et facile à modifier.

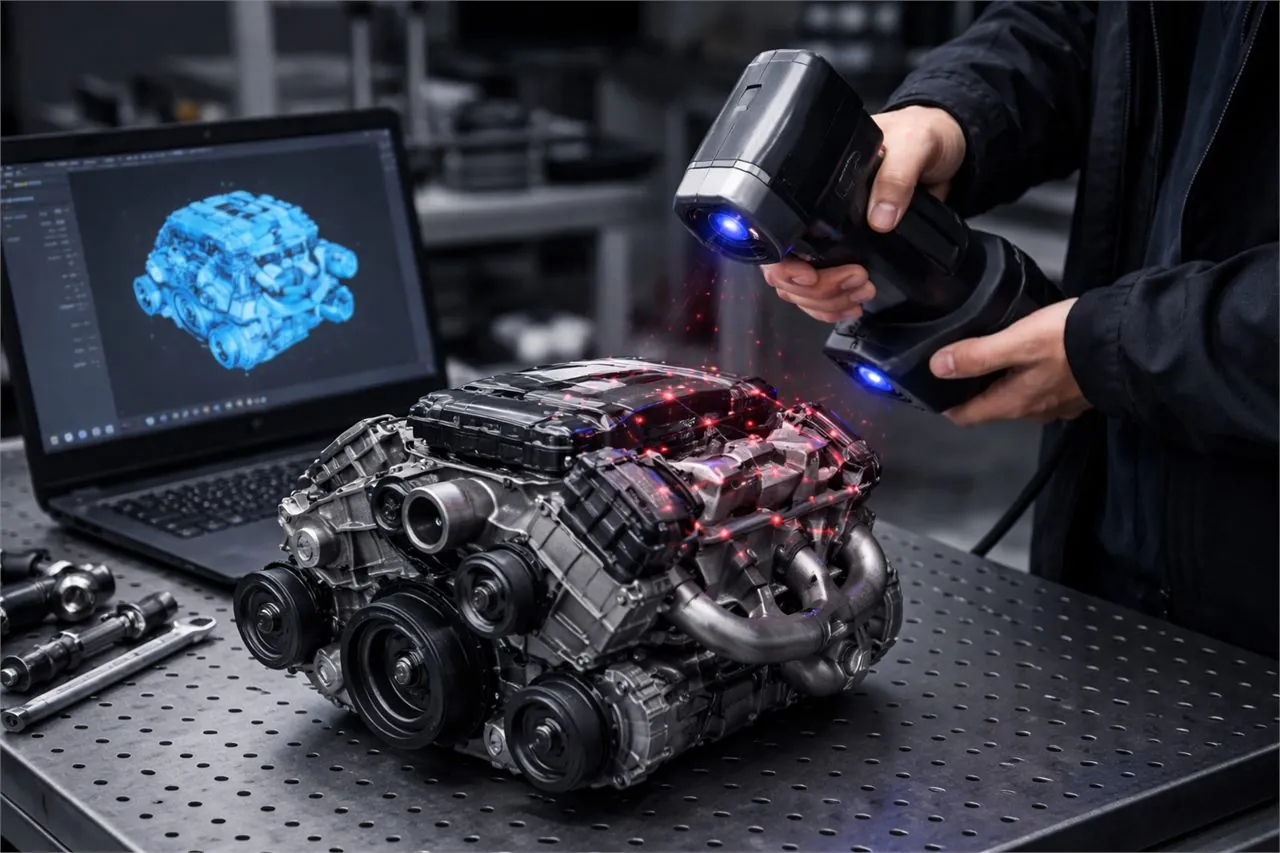

Le scan 3D pour les surfaces organiques ou complexes

Le scan est utile pour une coque, une garniture, une courbure ou une surface difficile à décrire avec quelques cotes. Il génère un nuage de points ou un maillage. Ce résultat n'est pas toujours prêt à imprimer : les zones cachées, brillantes ou cassées doivent être réparées et les interfaces fonctionnelles redéfinies.

L'approche hybride pour conserver la forme et la fonction

Dans beaucoup de cas, le meilleur résultat combine le scan pour l'enveloppe extérieure et la CAO paramétrique pour les trous, clips, plans d'appui et épaisseurs. C'est le principe détaillé dans notre guide sur le scan 3D et la rétro-ingénierie.

Reconstruire ce qui manque

Une cassure ne bloque pas forcément le projet. Une pièce symétrique peut fournir la moitié absente ; une fixation opposée peut servir de référence ; le logement révèle parfois l'encombrement et les points de contact. Les photos d'une pièce intacte trouvées dans une documentation peuvent aider, à condition d'avoir une dimension fiable pour l'échelle.

L'incertitude doit toutefois rester explicite. Si aucune référence ne permet de déterminer un profil ou une position, un premier prototype sert à converger. Présenter cette étape comme un test évite d'attendre une pièce finale parfaite à partir d'informations incomplètes.

Du modèle au prototype d'essai

Le premier exemplaire vérifie l'encombrement, les clips, les perçages et le mouvement. Il peut être réalisé dans une matière rapide et avec une finition brute. Les corrections sont ensuite reportées dans le fichier : jeu d'assemblage, angle, épaisseur ou position d'un trou.

Une fois la géométrie validée, le matériau final est choisi selon la chaleur, les UV, l'humidité, les chocs et la souplesse. Le comparatif PLA, PETG, ABS, ASA et TPU explique ces différences. Pour une pièce automobile, notre guide dédié précise aussi les applications et limites de l'impression 3D auto.

Quelles pièces ne faut-il pas reproduire ainsi ?

Une faisabilité géométrique ne vaut pas qualification réglementaire. Une pièce de freinage, de direction, de structure, un équipement sous pression ou un composant dont la rupture met directement une personne en danger ne doit pas être remplacé sans ingénierie, matériau et validation adaptés. Certaines pièces en contact alimentaire, médical ou électrique répondent aussi à des exigences spécifiques.

Dans ces situations, l'impression 3D peut servir à une maquette, un gabarit ou une validation d'encombrement, mais pas automatiquement à la pièce finale. Un atelier sérieux doit pouvoir refuser ou rediriger le projet.

Quel budget prévoir ?

Le coût se divise en deux parties : la reconstruction numérique puis la fabrication. Une géométrie simple mesurée en quelques cotes demande moins de CAO qu'une coque complexe scannée et nettoyée. Ensuite viennent le temps machine, la matière, les supports, la finition et le contrôle. Notre article sur le calcul du prix d'une impression 3D détaille chaque poste.

Le fichier reconstruit peut ensuite servir à produire d'autres exemplaires, ce qui répartit le travail initial sur la série. Pour un équipement ancien ou plusieurs véhicules identiques, cette capitalisation est souvent l'intérêt principal de la démarche.
