À retenir
- Le scan capture la géométrie réelle, même usée ; la rétro-ingénierie la transforme en modèle CAO propre et modifiable.
- Le maillage brut d'un scan n'est presque jamais imprimable tel quel : la reprise CAO est l'étape qui rend la pièce produisible.
- Une fois le modèle validé, la pièce peut être imprimée à l'unité, usinée ou moulée selon le volume.
Quand la numérisation 3D devient indispensable
Des milliers de pièces industrielles, de machines et de véhicules ont été conçues avant l'ère du numérique : leurs plans papier ont disparu et les pièces détachées ne sont plus produites. Le scan 3D offre une porte de sortie : capturer la géométrie réelle de la pièce, même usée ou abîmée.
La numérisation est aussi précieuse pour les pièces fabriquées en petite quantité, les moules, les gabarits ou les éléments de carrosserie non standard. Plutôt que de redessiner une pièce à l'aveugle, on part d'une copie numérique exacte de l'original.
Comment fonctionne un scan 3D ?

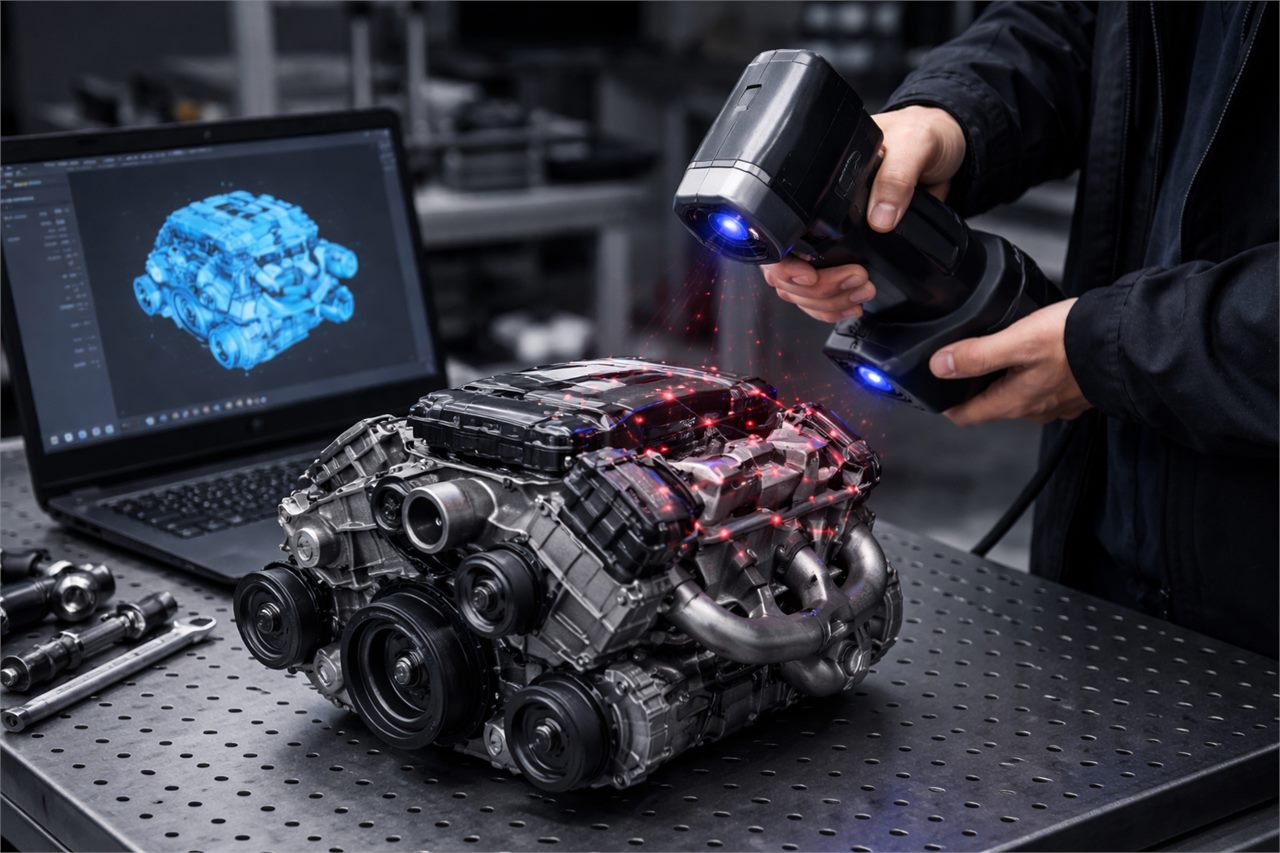

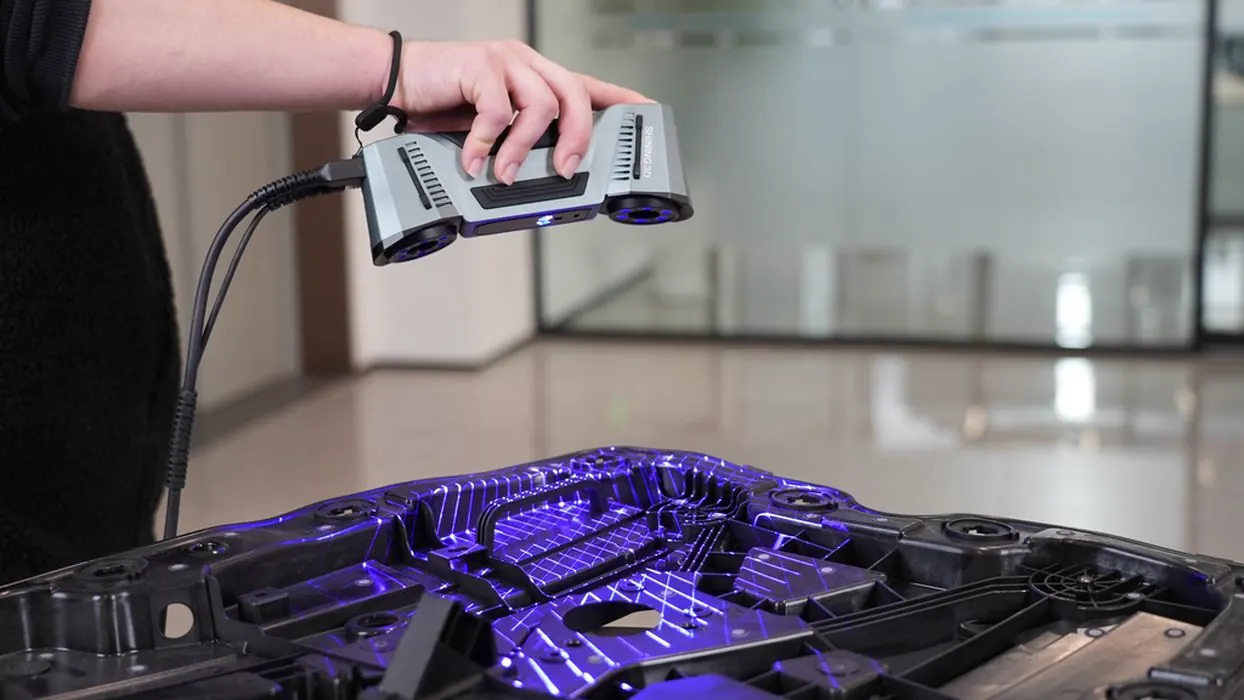

Le scanner laser projette des lignes ou des points sur la pièce et mesure les distances en temps réel. Le résultat est un nuage de points, des millions de coordonnées 3D, qui devient ensuite un maillage triangulé, c'est-à-dire une surface continue représentant l'objet.
Selon la taille, la complexité et la précision recherchée, le scan peut prendre de quelques minutes à quelques heures. Les pièces réfléchissantes ou noires nécessitent une préparation de surface, souvent un poudrage, pour que le faisceau soit correctement capté.
La rétro-ingénierie CAO, l'étape qui rend la pièce produisible
Le maillage issu du scan est fidèle, mais brut : il contient les défauts de la pièce réelle, usure, bavures, déformations. La rétro-ingénierie consiste à reconstruire des surfaces propres et des volumes paramétriques dans un logiciel de CAO, à partir de ce maillage.
C'est à cette étape que l'on redécide des épaisseurs, des perçages, des plans de joint et des tolérances. On peut aussi améliorer l'original : ajouter un raidisseur, corriger une faiblesse, adapter la pièce à un nouveau contexte de montage.
| Étape | Résultat | Durée indicative |
|---|---|---|
| Scan 3D | Nuage de points puis maillage STL brut | Quelques minutes à quelques heures |
| Nettoyage du maillage | Surface fermée, sans trous ni bruit | 1 à 2 heures |
| Reprise CAO | Modèle paramétrique STEP, cotes et tolérances définies | 2 heures à 2 jours selon la complexité |
| Fabrication | Pièce imprimée, usinée ou moulée | 24 h à 5 jours |
De la copie numérique à la pièce en main
Une fois le modèle CAO validé, la production peut suivre plusieurs chemins : impression 3D pour une pièce unique ou une petite série, usinage pour les pièces en métal ou très sollicitées, ou moulage pour des volumes importants. Le scan sert aussi de contrôle qualité pour comparer une pièce produite à sa référence.
Ce workflow complet, scan, rétro-ingénierie, fabrication, est l'allié des services maintenance, des restaurateurs de machines et des collectionneurs. Il transforme une pièce « introuvable » en un fichier numérique, donc en une pièce reproductible à volonté. Pour les cas où la pièce est cassée ou incomplète, notre guide reproduire une pièce cassée sans fichier 3D décrit les méthodes alternatives : photos, mesures, reconstruction.
Questions fréquentes sur le scan 3D
Quelle précision atteint un scan 3D ?
Un scanner laser portable atteint typiquement quelques centièmes de millimètre sur les pièces mécaniques courantes. La précision finale de la pièce dépend ensuite du procédé de fabrication choisi.
Peut-on scanner une pièce cassée ou incomplète ?
Oui. Le scan capture ce qui existe ; la partie manquante est reconstruite en CAO par symétrie, par mesure ou d'après la fonction de la pièce.
Faut-il envoyer la pièce à l'atelier ?
Pour un scan, oui : la pièce est numérisée puis renvoyée. Pour une simple reconstruction, des photos nettes et quelques cotes suffisent souvent à une première étude.
